TRAGGERÜST T-60

Wirtschaftlicher Traggerüstturm, der insbesondere für den Brückenbau und spezielle Anwendungen im Industrie- und Hochbau konzipiert ist.
Wirtschaftlicher Traggerüstturm, der insbesondere für den Brückenbau und spezielle Anwendungen im Industrie- und Hochbau konzipiert ist.

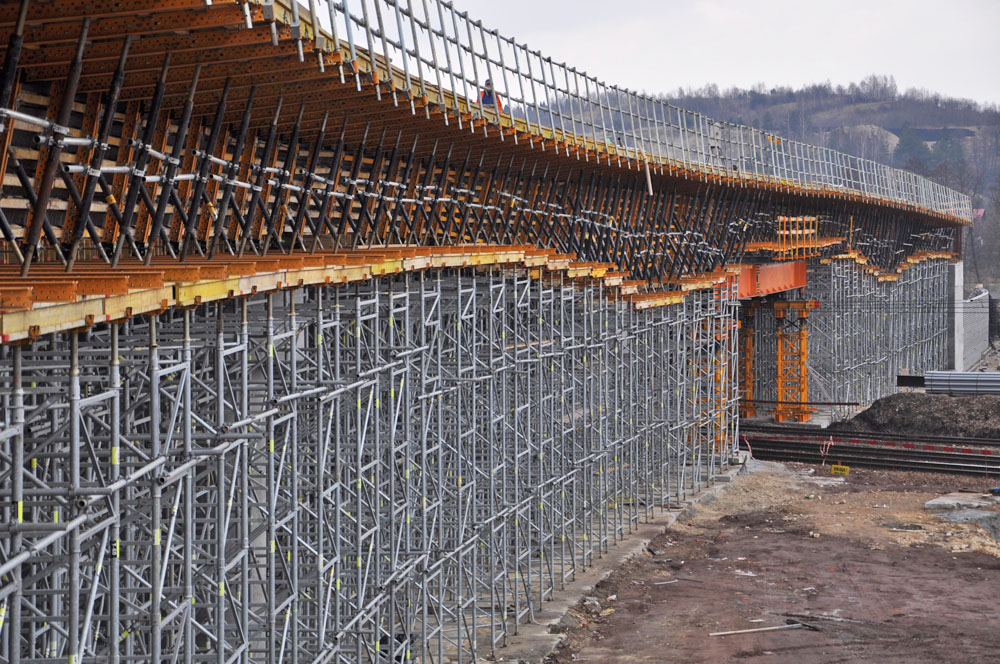

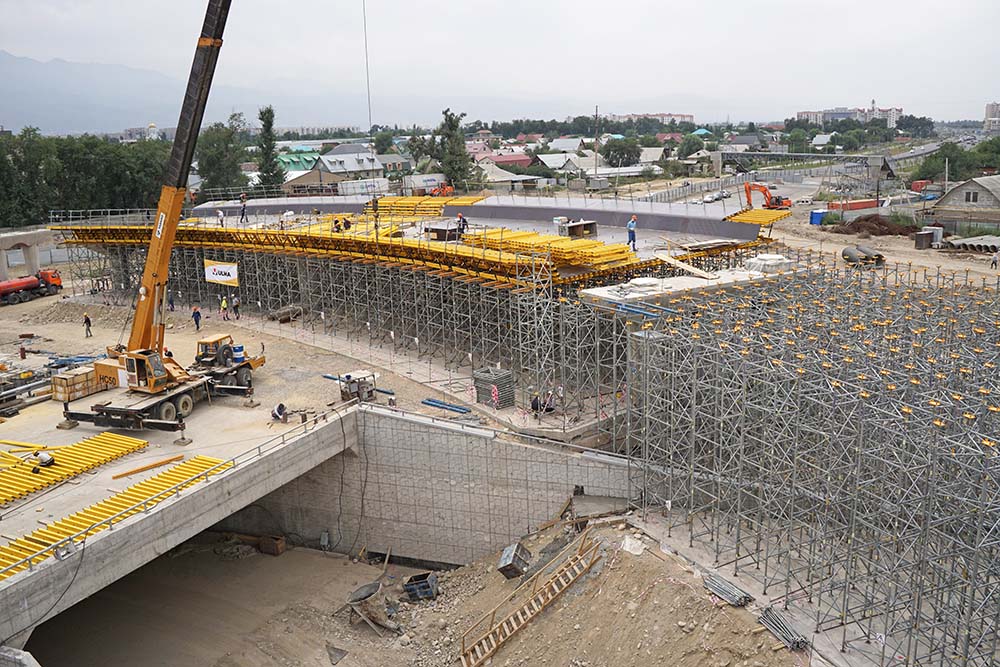

Die T-60 Türme dienen zur Lastabtragung von horizontaler Konstruktionen im Hoch- und Ingenieurbau insbesondere für den Einsatz bei Brücken, Tunneln und Hallenbauwerken. Sie bestehen im Wesentlichen aus versetzt angeordneten Elementrahmen aus 60 mm Stielen, die orthogonal mit Vertikaldiagonalen verbunden werden. Gekoppelte Türme mit 6 bzw. 8 Stielen können mit Horizontalaussteifern ausgeführt werden. T-60 ist ein einfaches System mit schnellen Montagezeiten und hoher Tragfähigkeit von bis zu 67 kN pro Stiel. Der Aufbau ist liegend oder stehend möglich.

  • Zulässige Last bis 67 kN pro Stiel, nach DIN EN 12812 Typen geprüft
  • Turmhöhen:
    • Bis 21,90 m am Kopf gehalten
    • Bis 7,90 m freistehend
  • 6 Turmquerschnitte aus Kombination von 1,0 m + 1,5 m und 2,0 m breiten Rahmen möglich
  • Alle Systemelemente bestehen aus hochfestem Stahl mit Feuerverzinkung (sehr robuste Elemente)
  • System besteht aus 1 m hohen Rahmen, welche gegenüberstehen und bei jedem Schuss wechselseitig angeordnet werden, dabei werden die oberen und unteren Rahmen mit Horizontaldiagonalen verbunden
  • Auf Vierwegeköpfen am Turmkopf dienen Trägerlagen aus Holzträgern bzw. Stahlwandriegeln als Unterkonstruktion für die Schalung
  • Einfache und schnelle Montage, liegend oder stehend
  • Alle Systemelemente bestehen aus hochfestem Stahl mit Feuerverzinkung (sehr robuste Elemente)
  • Geringes Gewicht (Rahmen 1 x 1 m = 18 kg, 1 x 2 m = 24 kg)
  • Stufenlose Höhenanpassung durch Kopf- und Fußspindel sowie Trägerrahmen der Höhe 35 cm am oberen Ende.
  • Kopf- und Fußspindeln werden mit Ausfallsicherungen gegen Herausfallen gesichert
  • Türme können mit Vorsatzscheiben ausgeführt werden (6 Stiele: Typ G, 8 Stiele: Typ H)
  • Die Turmstiele können mit Gerüstrohrkupplungen und Gerüstrohren gekoppelt und zu Turmverbänden verbunden werden
  • Arbeitssicherheit:

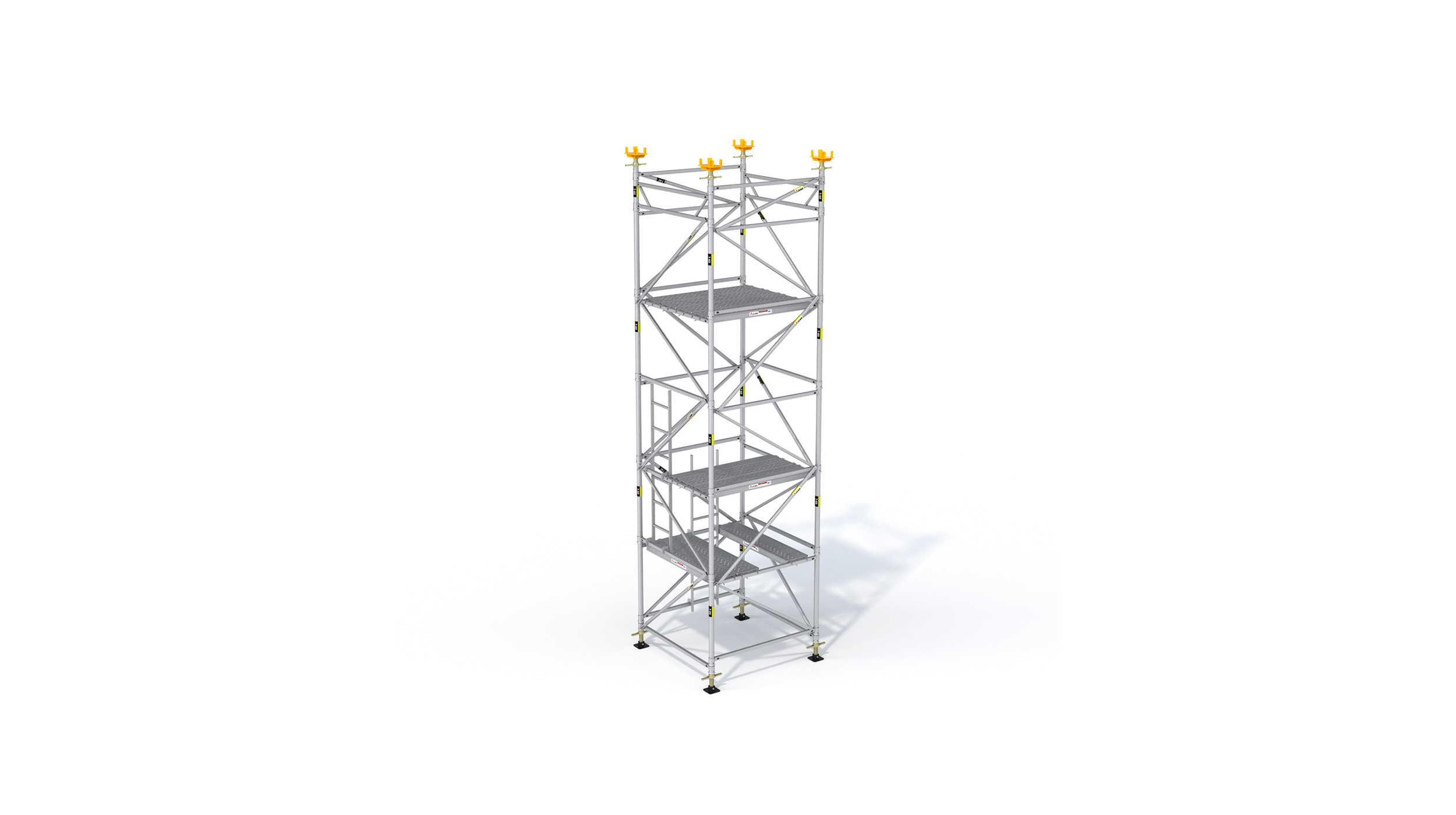

    • Turm mit integrierter Leiter und Montageplattform
    • Umsetzen mit Kran oder Hubwagen VR
    • Turmreihen verbunden mit Rollen und Gitterträgern können über Schienen verschoben werden
    • Montage liegend oder stehend möglich
