Beschreibung
Im Berliner Stadtteil Marzahn-Hellersdorf entstand auf einer Gesamtfläche von rund 6.650 m2 ein neues Gymnasium mit 830 Schulplätzen und mit integrierter Sporthalle. Lediglich zwölf Monate waren angesetzt, um den Rohbau für den langgestreckten, kammartigen Baukörper mit zwei Obergeschossen zu realisieren. Neben dem ehrgeizigen Zeitplan bildeten auch die bis zu 8,62 m hohen und 25 cm starken Wände im Erdgeschoss eine besondere Herausforderung.
ULMA-Lösung
Unsere durchdachten Schalungslösungen – allen voran die einseitig zu bedienende Rahmenschalung BATEK und das modulare Deckensystem ONADEK – brachten den Baufortschritt maßgeblich voran.

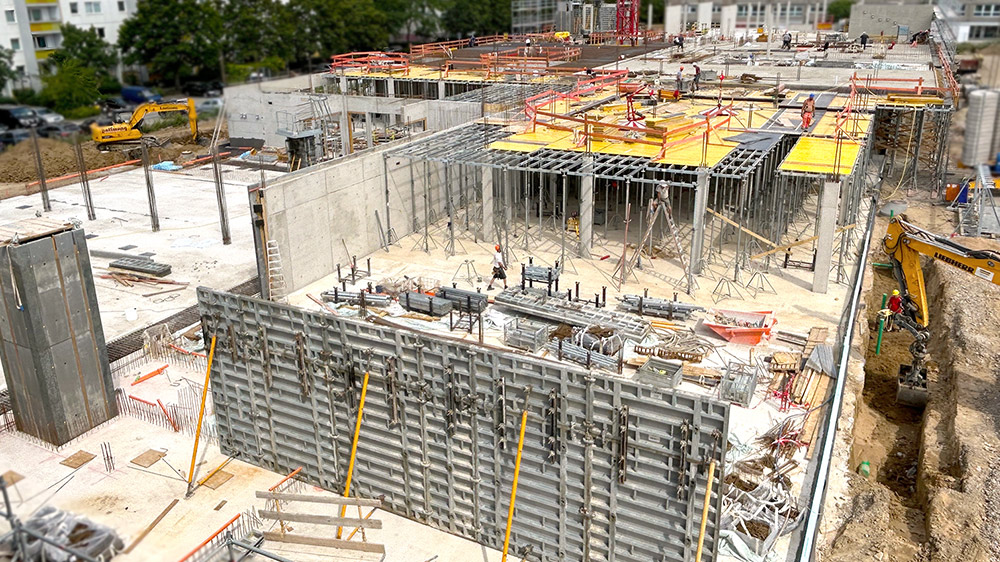

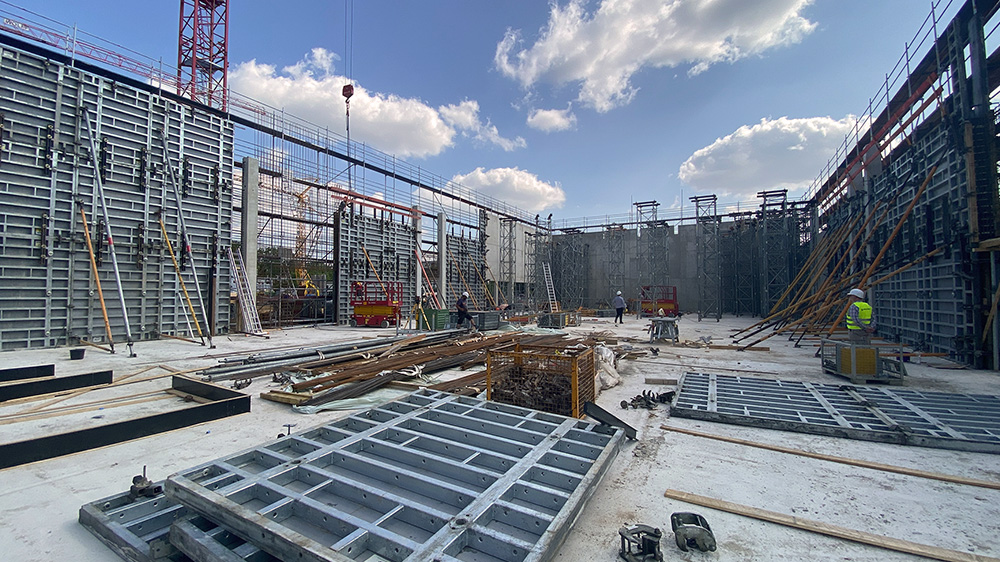

6.700 m2 Betonwände wurden als Ortbetonwände mit der schweren Rahmenschalung BATEK erstellt. Die bis zu 8,62 m hohen Wände im Erdgeschoss konnten in einem Guss betoniert werden, wobei die einseitige Bedienung mit konischen Ankern besonders hilfreich war. Demnach wurde die Stellschalung an der Außenseite gestellt um die Schließschalung immer von innen bedienen zu können. Schal- und Ausschalzeiten wurden somit deutlich reduziert. Die einseitige Verankerung der Elemente hat aber noch weitere Vorteile. Dem Kunden war ein harmonisches Fugen- und Ankerbild wichtig. Mit unserer Systemvariante sind bis zu 40 Prozent weniger Ankerstellen im Vergleich zu herkömmlichen Rahmenschalungssystemen möglich. Eine zentrische Anordnung der Spannstellen und ein symmetrisch angeordnetes Fugenraster sorgen für optisch ansprechende Betonoberflächen.

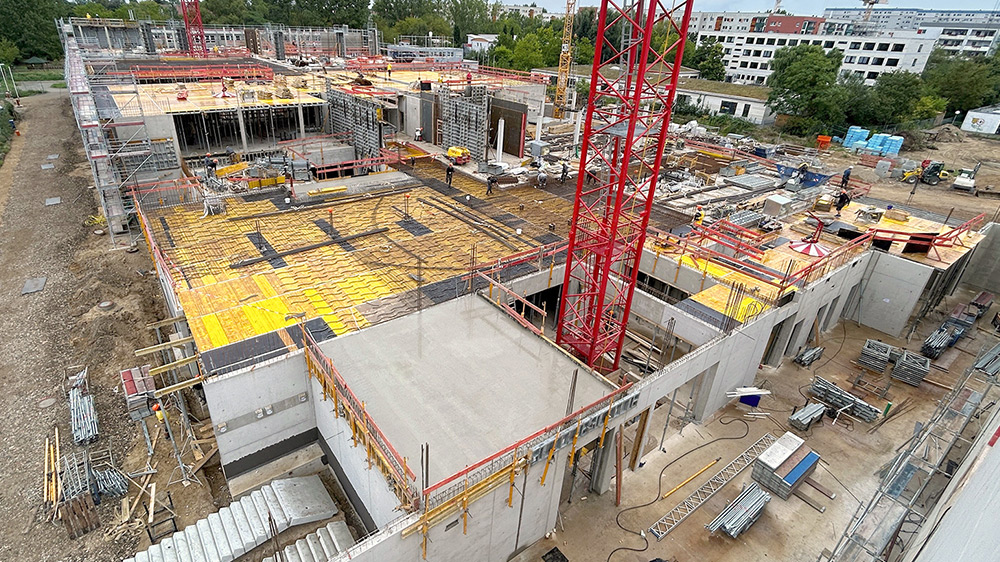

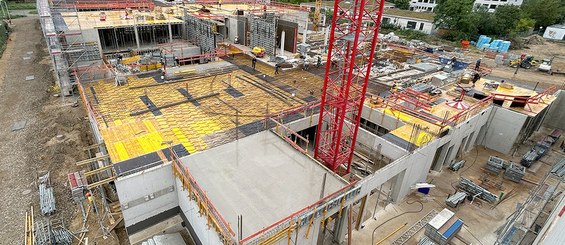

Zur Herstellung der insgesamt rund 13.200 m2 umfassenden Ortbetondecken entschied sich das Bauunternehmen Gustav Epple Bauunternehmung GmbH für unsere modulare Deckenschalung ONADEK. Zu deren „Kernkompetenzen“ zählen Wirtschaftlichkeit und Produktivität genauso wie Arbeits- und Systemsicherheit. Die Schalgeschwindigkeit liegt bei <0,20 h/m2. Dies trägt dazu bei, die Kosten für die Schalung der Decken um bis zu 50 Prozent zu reduzieren. Zudem ermöglicht das Fallkopfsystem geringere Vorhaltemengen auf der Baustelle: Durch die Möglichkeit des Frühausschalens können Träger und Schaltafeln schon nach kurzer Zeit für den nächsten Einsatz entnommen werden. Nur Stützen und Schnellabsenkköpfe verbleiben als Notunterstützung. Das spart Transportvolumen und Logistikkosten. Auch die Nachlaufkosten von Baumaßnahmen werden durch den Verzicht auf Holzträger minimiert.
Im Erdgeschoss wurden in Berlin-Marzahn fünf Meter lange Deckenstützen verwendet, während im restlichen Teil des Neubaus vier Meter ausreichten.

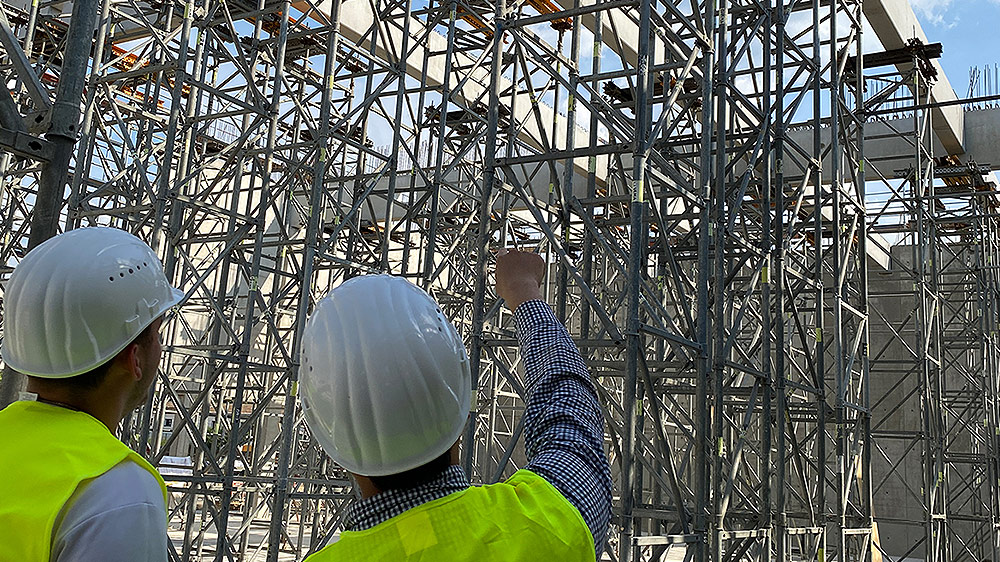

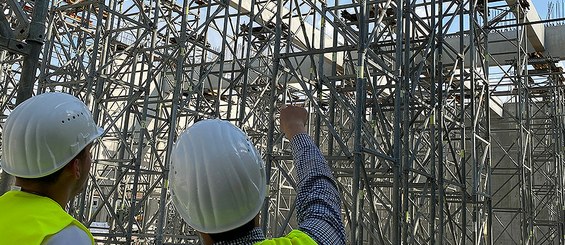

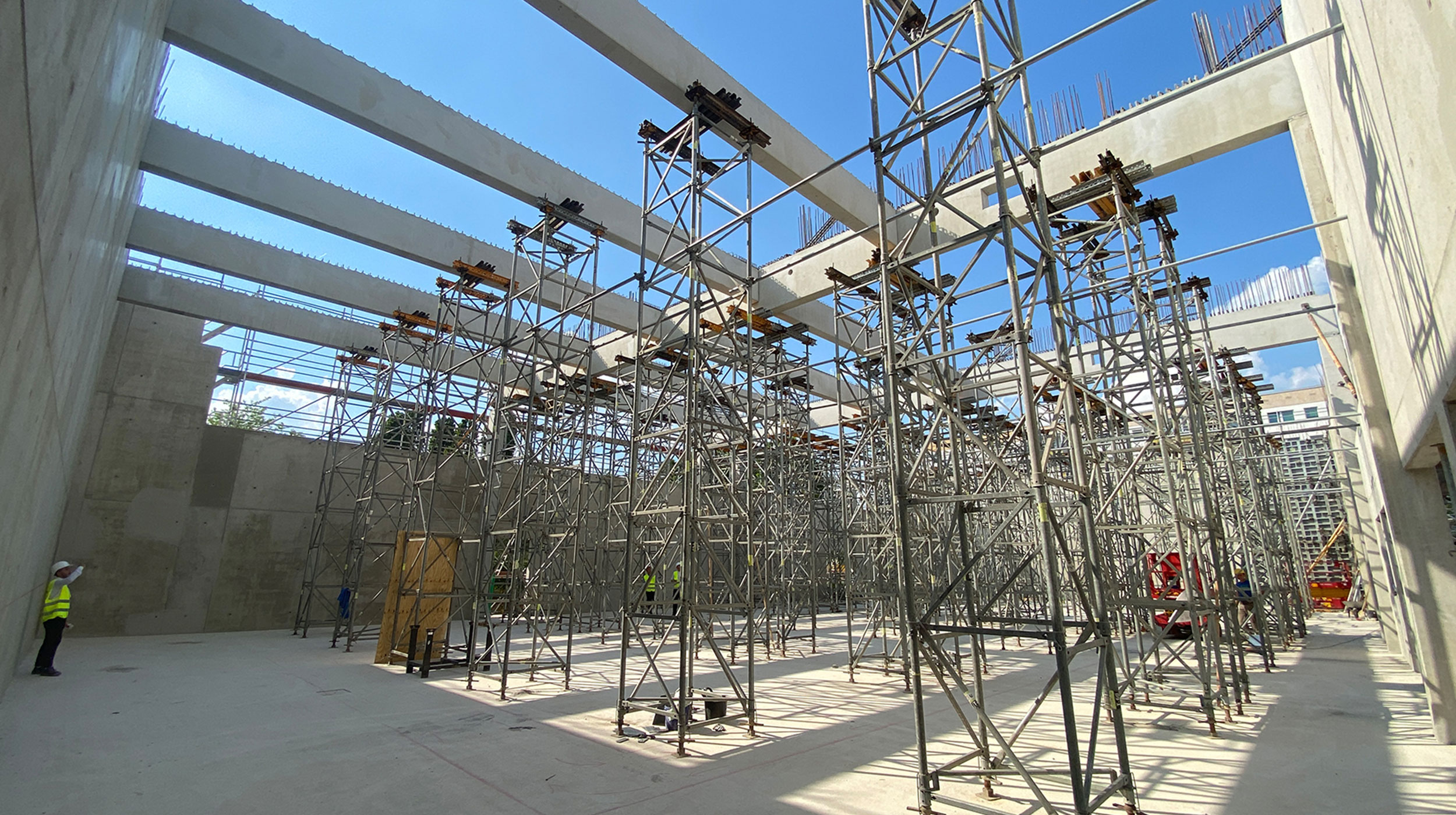

Eine weitere Besonderheit auf der Baustelle war der Einsatz von insgesamt 500 steigenden Metern unseres Traggerüsts T-60. Die schnell zu montierenden, aus versetzt angeordneten Elementrahmen mit 60 mm Stielen bestehenden Türme weisen eine hohe Tragfähigkeit von bis zu 67 kN pro Stiel auf. Sie wurden im Erdgeschoss aufgestellt, um die Last von den Fertigteilträgern und wandartigen Trägern in der Halle aufzunehmen. Für eine gleichmäßige Lastverteilung auf jeden Stiel legten die Mitarbeiter der Gustav Epple Bauunternehmung dabei die von uns berechneten drei Ebenen Stahlriegel auf jedem Turm auf.
Eingesetzte Produkte
BATEK, die schwere Rahmenschalung für den Hoch- und Ingenieurbau
ONADEK, das modulare Deckenschalungssystem
F4-Max Stützenschalung
T-60-Traggerüste – schnell zu montieren, hohe Tragfähigkeit von bis zu 67 kN pro Stiel
KAB Klapparbeitsbühne
