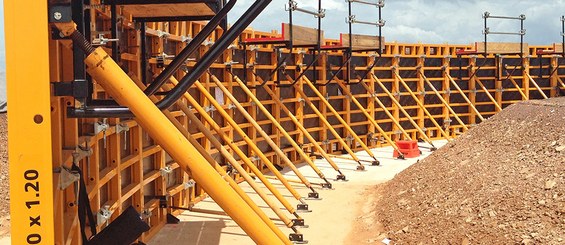

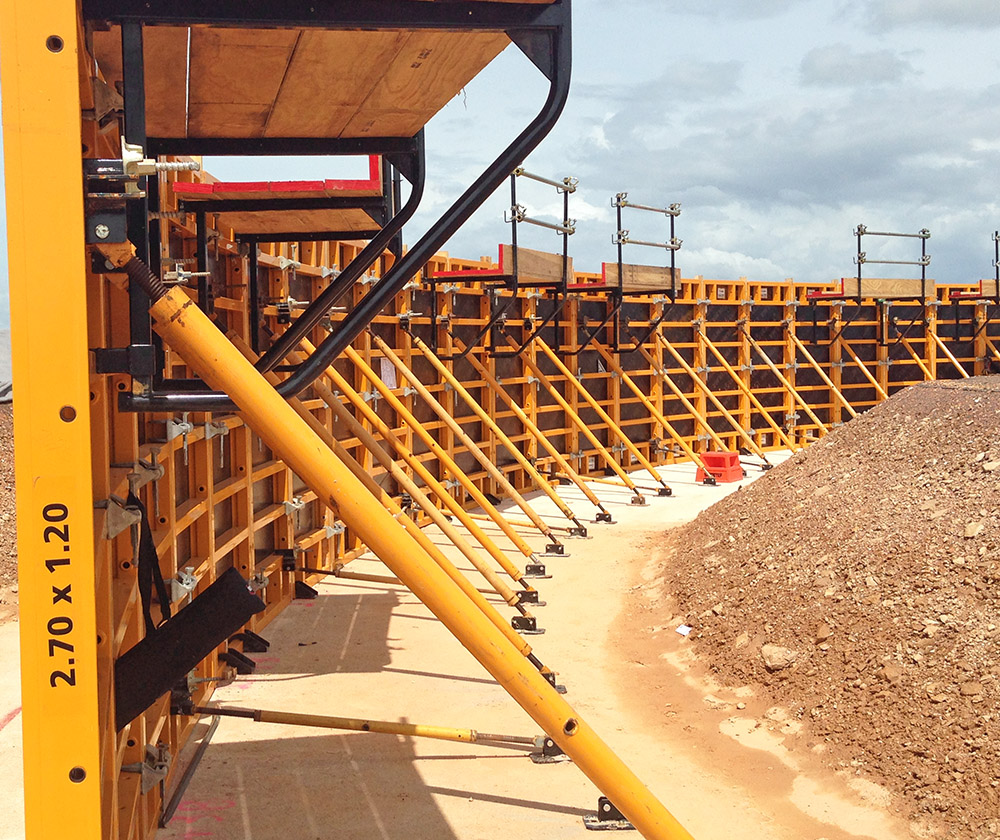

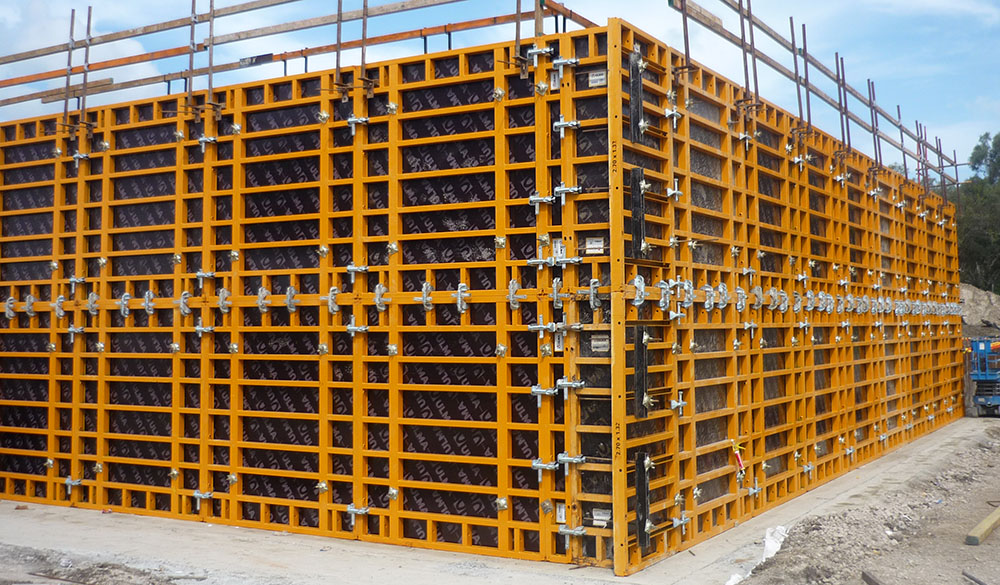

Schwere Rahmenschalung für den Hoch- und Ingenieurbau (Wände, Stützen, Widerlager, Fundamente). Durch eine große Auswahl von Elementen können effiziente wirtschaftliche Lösungen ausgeführt werden. Hohe Lebensdauer durch hochwertige und feuerverzinkte Stahlrahmen mit verstärkten Gussecken. Das System bietet eine hohe Arbeitssicherheit durch Arbeitsbühnen mit integrierten Leitern, Betonierbühnen und Einzelkonsolen.
- Zulässiger Frischbetondruck 80 kN/m², nach Zeile 6 DIN 18202 (GSV* zertifiziert)
- Maximale Verformung:
- 60 kN/m² (Zeile 7, Tab. 3, DIN 18202)
- 80 kN/m² (Zeile 6, Tab. 3, DIN 18202)
- Für Betonierhöhen ≤ 3.3 m sind nur 2 Ankerlagen erforderlich
- Für Betonierhöhen > 3.3 m sind 3 Ankerlagen erforderlich

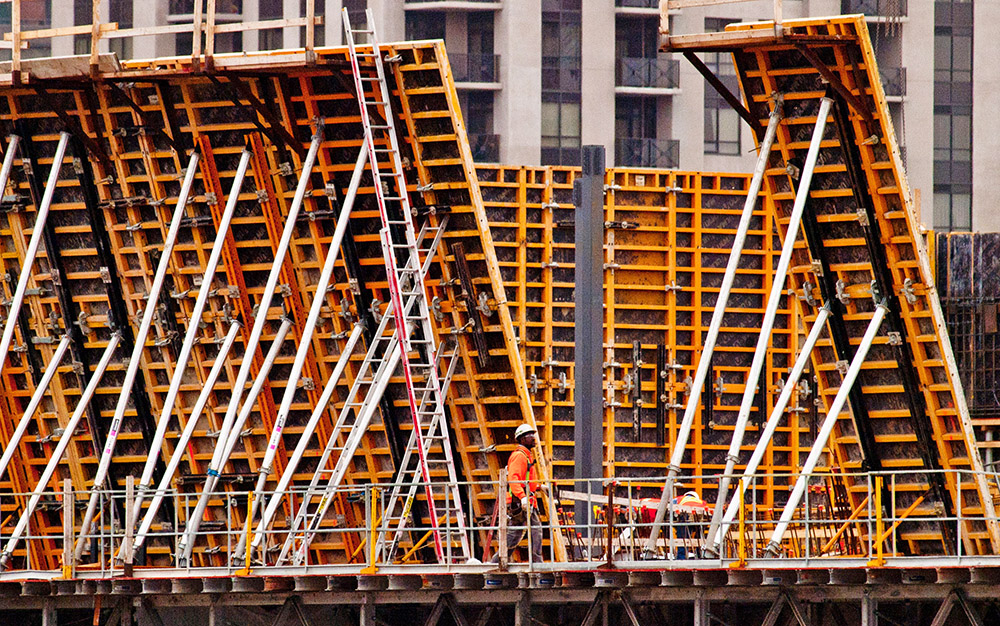

- Geneigte Elemente: bis 6° möglich, bei 3 Ankerlagen auf 3° begrenzt
- Breite Elementpalette:
- Höhen von 3,3 m; 2,7 m; 1,2 m und 0,6 m
- Breiten von 2,4 m; 1,2 m; 0,9 m; 0,75 m; 0,6 m; 0,45 und 0,3 m

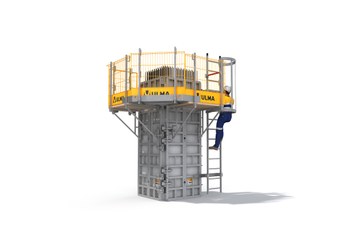

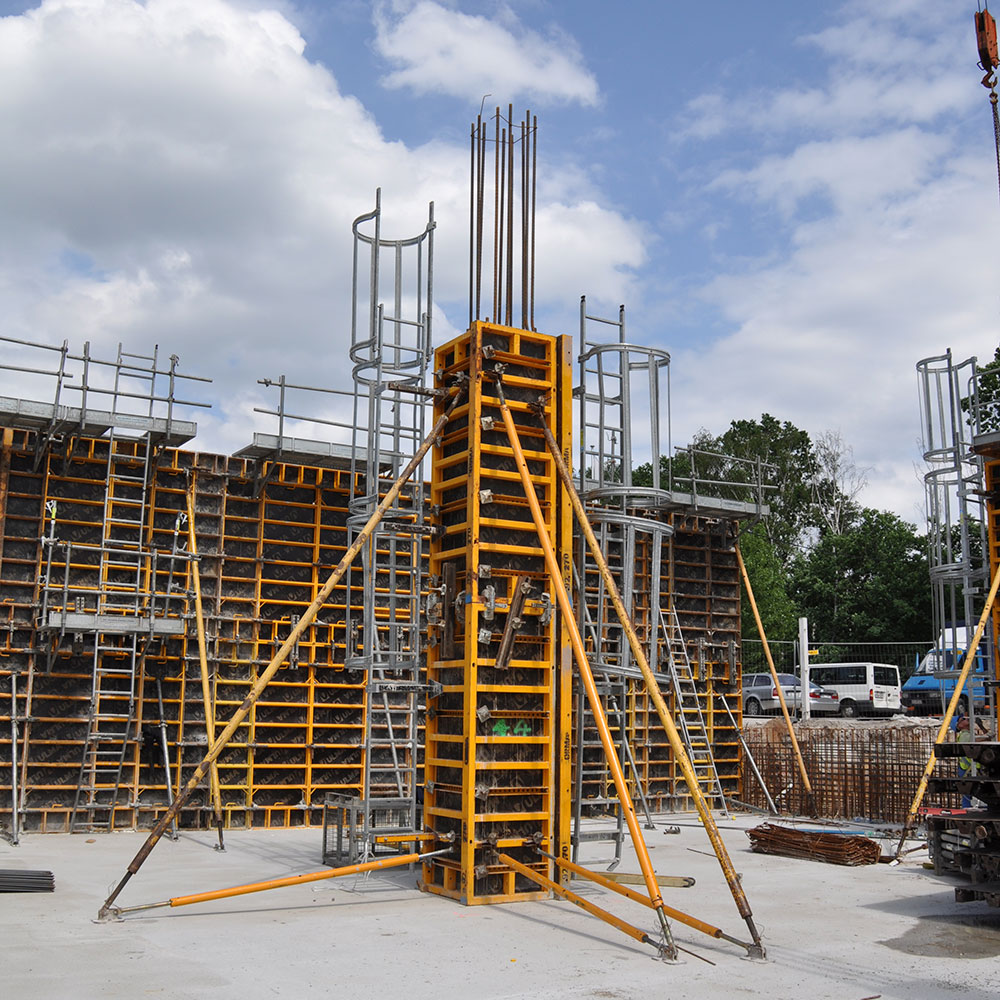

- Stützen mit Universal-Elementen:
- Querschnitte von 10 x 10 cm bis 75 x 75 cm (Stufen in 5 cm Raster)
- Höhen: 3,3 m; 2,7 m; 1,2 m und 0,6 m
- Breite: 0,92 m
- Fundamentschalung mit Ankerhaltern und Lochbandspannern
- Große Elementauswahl: Rahmen- und Universal-Elemente, Innenecken, Außenecken, Scharnierecken und Ausschal-Innenecken
- Elementbautiefe 120 mm, mit vielen Querlöchern am Rahmen für:
- Wandabschlüsse, T- und Eckverbindungen
- Anschlusslöcher in den Rippen für Richtschienen, Konsolen, Richtstreben, Geländerhalter, Leiteranschlüsse
- Robustes verzinktes Element mit Stahlrahmen und verstärkten Ecken
- Hochwertige 18 mm starke phenolharzbeschichtete Schalplatte aus Birkensperrholz
- Seitliche Elementverbindung durch Richtspanner, Schnellspanner, Ausgleichsschlösser und Richtschienen mit Schienenankern
- Grundfunktionen Richtspanner:
- Verbinden, Ausrichten und Aussteifen
- Ausgleiche bis 10 cm möglich
- Arbeitssicherheit:
- Geländerpfosten, Betonierkonsolen, Betonierbühnen
- SBU – Arbeitsbühnen mit integrierten Leitern
- Transporthaken
