Übergabebühne

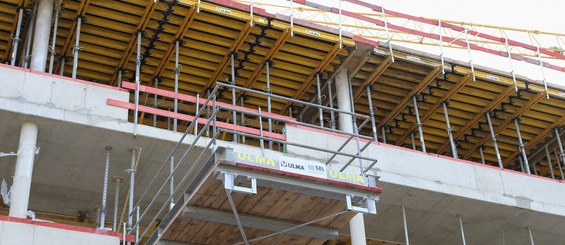

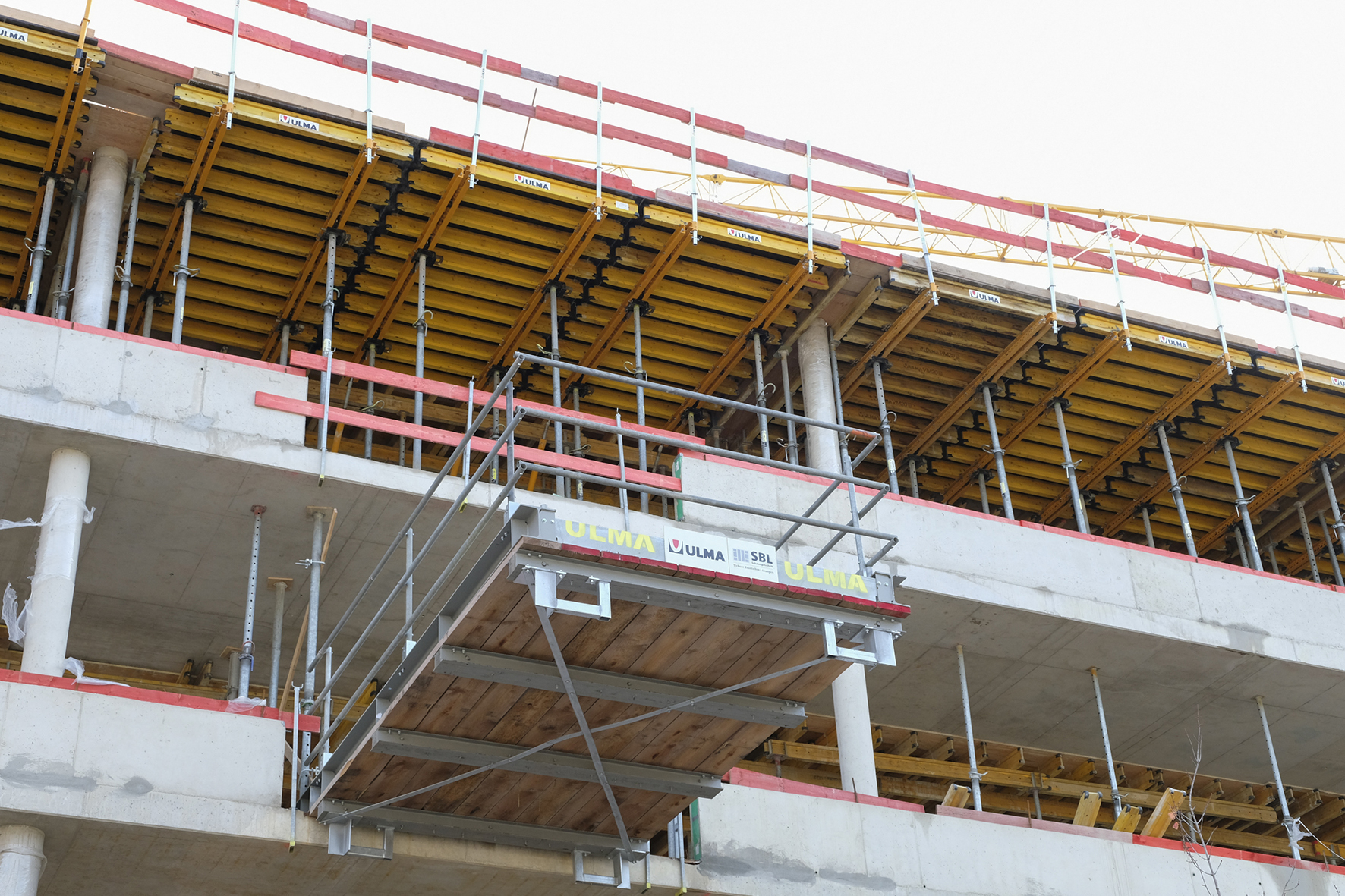

Die kranabhängige Übergabebühne dient dem Transport von Deckentischen, sowie Schalungs- und Gerüstmaterial von einer Deckenebene zur nächsten.

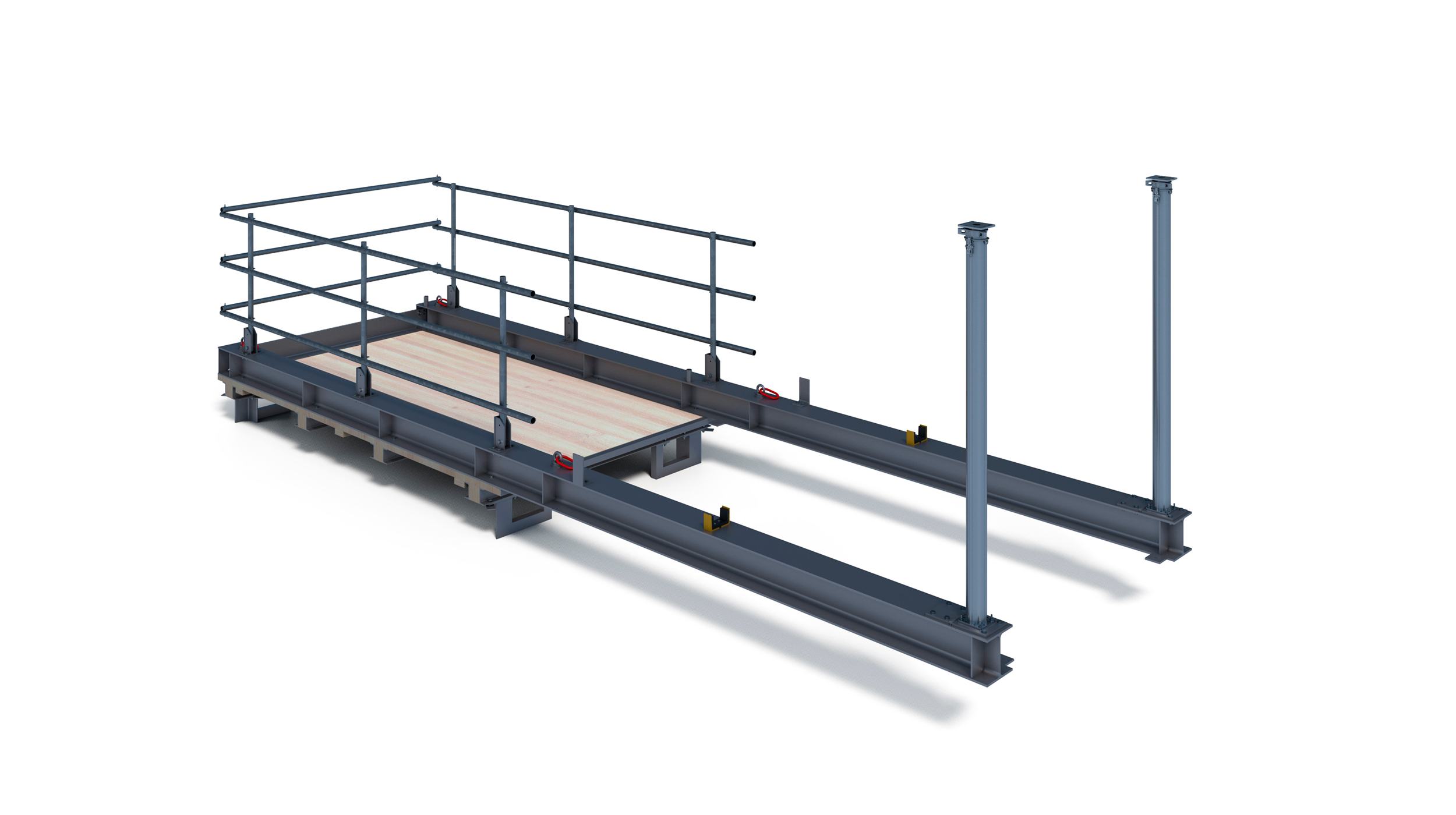

Die Übergabebühne ist eine Plattform, bestehend aus 5 cm dickem Bohlenbelag, unten liegenden Belagsträgern aus Stahl U-Profilen und seitlich oben verlaufenden Hauptträgern aus HEA 260 Profilen.  Ein Stahl L-Profil schließt die Bühne hinten ab, so dass keine losen Teile seitlich von der Bühne herab fallen können.

Der Seitenschutz (nach DIN EN 11374, Klasse A), bestehend aus vertikal und horizontal verlaufenden Gerüstrohren d=48,3mm, befindet sich gelenkig in angeschraubten Schuhen auf den Hauptträgern und wird für den Einsatz hoch geklappt und mit Bolzen und Federstecker lagegesichert.

Die Stützen sind mit Gelenkplatten auf den Hauptträgern verschraubt und werden für den Einsatz hochgeklappt und mit den integrierten Schrauben befestigt. Die Bühne ist für eine zulässige Last von 350 kg/m² ausgelegt (Lastklasse 4 nach DIN EN 12811-1). Die zulässige Punktlast beträgt 500 kg. Die Bühne ist so konstruiert, dass die Oberkante des Belages bündig zur Betondecke verläuft.
