Brücke Hisgaura, Santander, Kolumbien

Integrierte Lösung für eine einzigartige Brücke
ULMA und CONCONCRETO eine integrale Lösung für die Schrägseilbrücke Hisgaura entwickelt. Diese Konstruktion ist das Herzstück des Projekts und hat eine Länge von 653 m mit einer mittleren Spannweite von 400 m.

Beschreibung

Für den Bau der Straße, die Málaga mit Los Curos (Kolumbien) verbindet, hat die Allianz aus ULMA und CONCONCRETO eine integrale Lösung für die Schrägseilbrücke Hisgaura entwickelt. Diese Konstruktion ist das Herzstück des Projekts und hat eine Länge von 653 m mit einer mittleren Spannweite von 400 m.

ULMA-Lösung

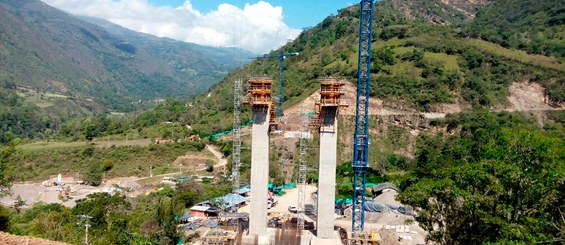

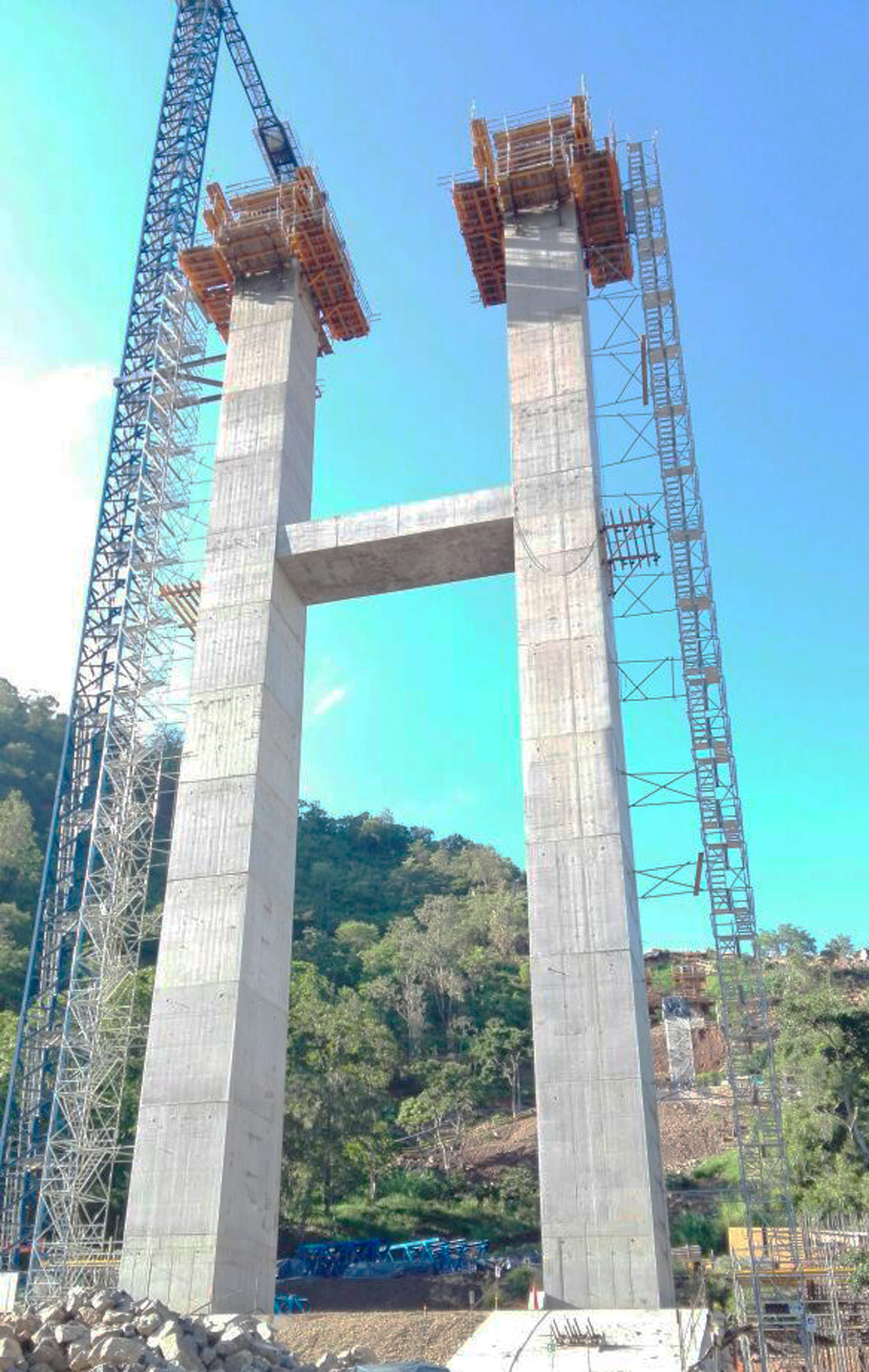

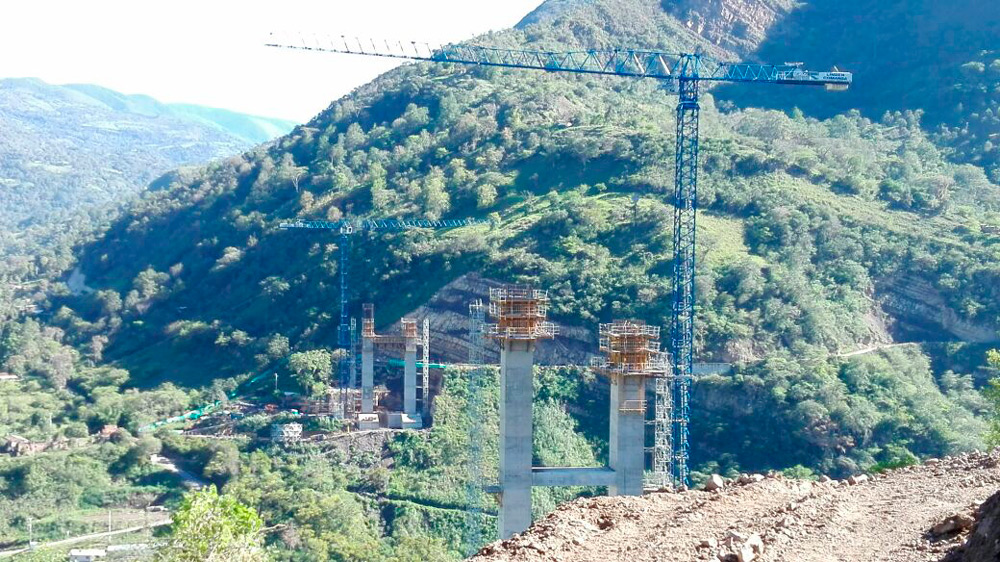

Die beiden 142 m und 125 m hohen Mittelpylonen bestehen aus zwei parallelen Schäften, die durch Querträger auf zwei Ebenen in 40 m und 70 m Höhe verbunden sind.

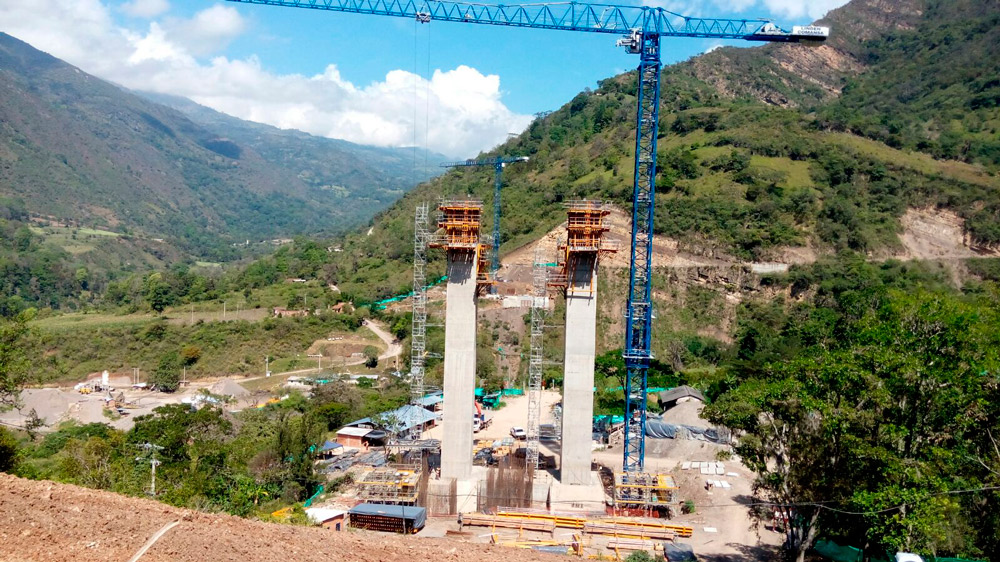

Der gesamte Umfang der Pylonrahmen wurde mit 4 Kletterkonsolen BMK und drei Ebenen von Plattformen abgedeckt. Erreicht werden diese über das BRIO Gerüstsystem, welches vom Boden bis zum höchsten Punkt des Pfeilers verläuft: 142 m in die Höhe.

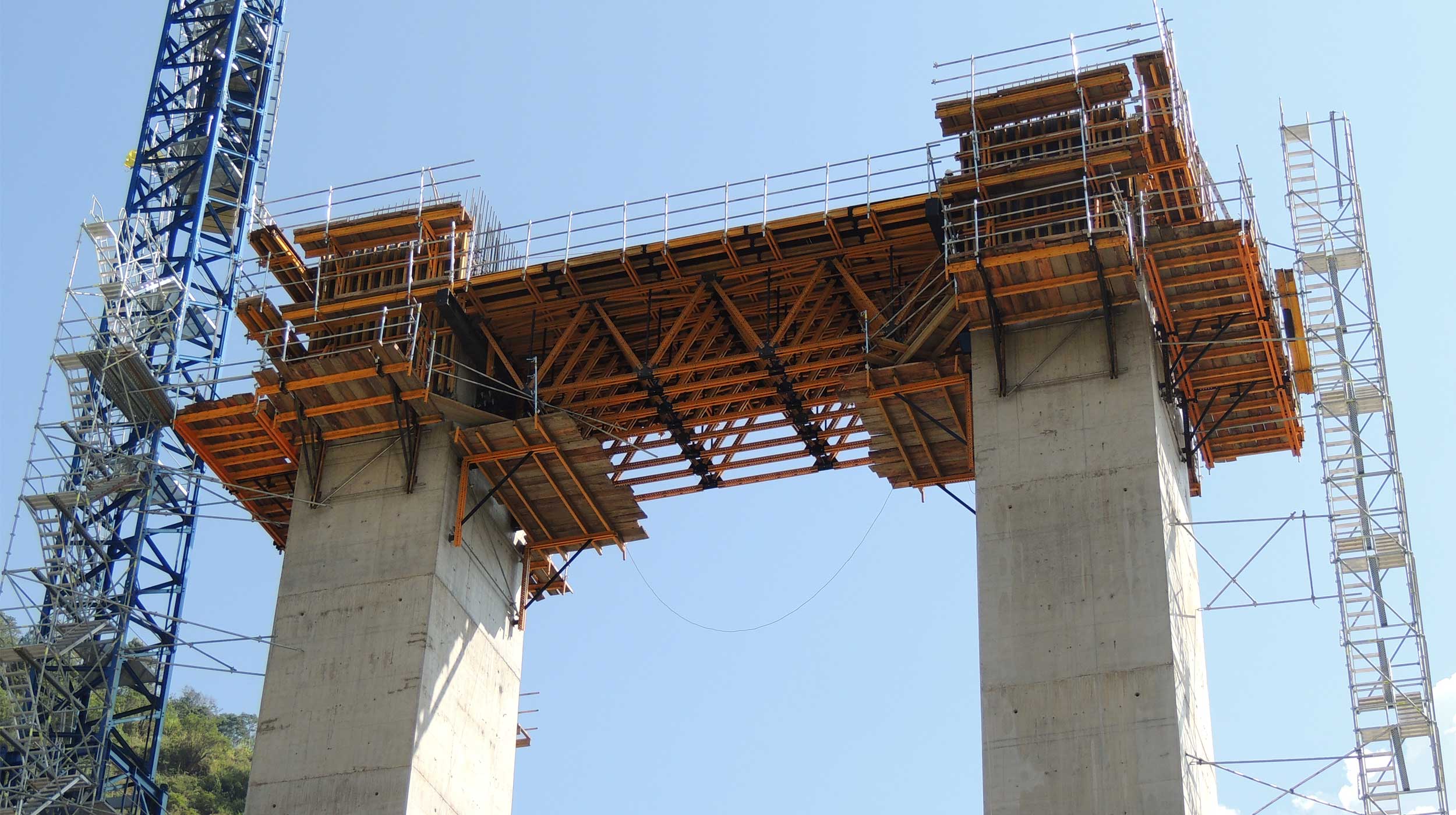

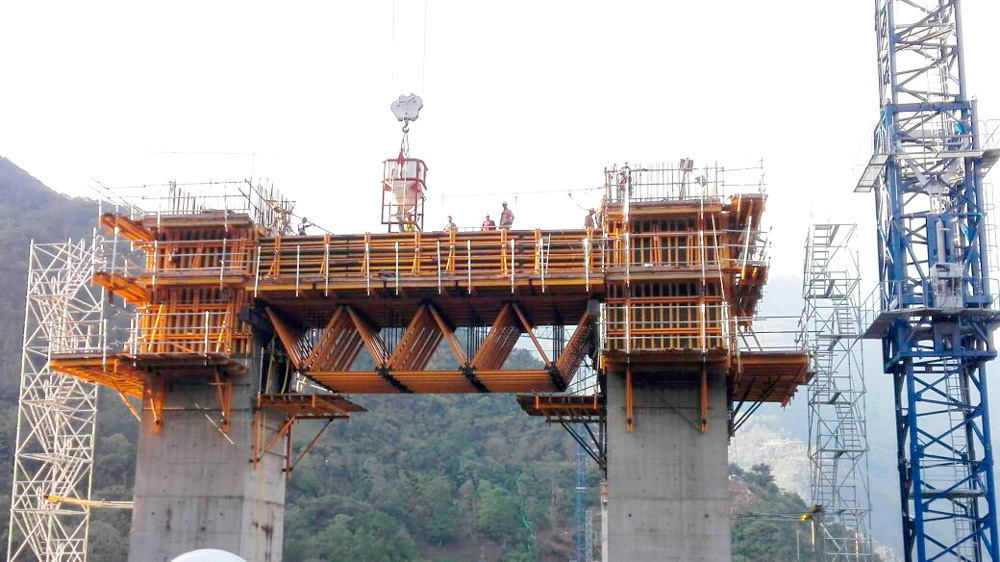

Die Überbau der Brücke ist leicht konstruiert, während die Pfeiler und Pylonen massiv sind. Bei der Ausführung des Anfängertakts haben wir eine Verbaulösung entworfen, die auf einem System aus Abstützböcken MK von 15 und 18 m Länge und einem Gerüst aus Spannelementen und Streben MK basiert.
